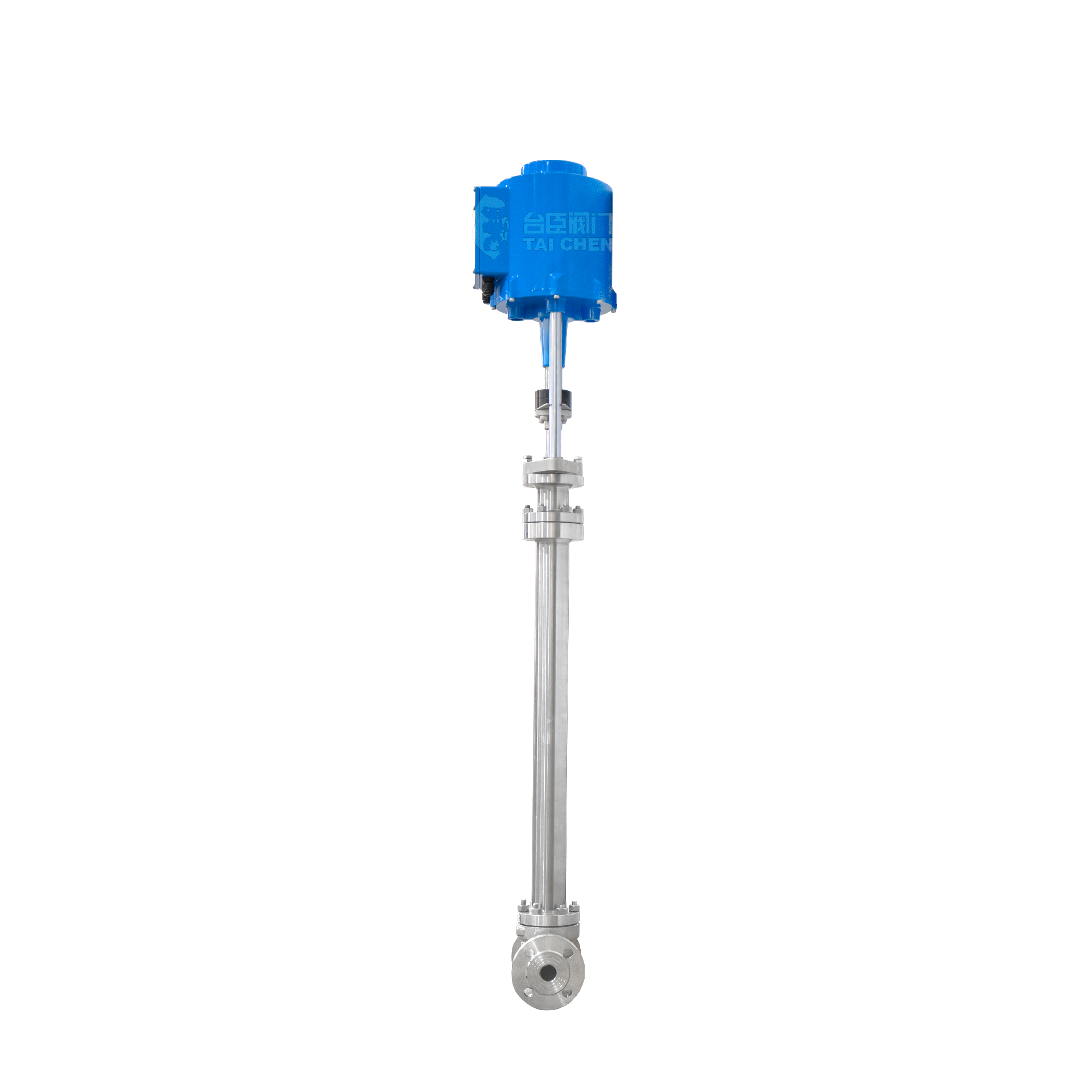

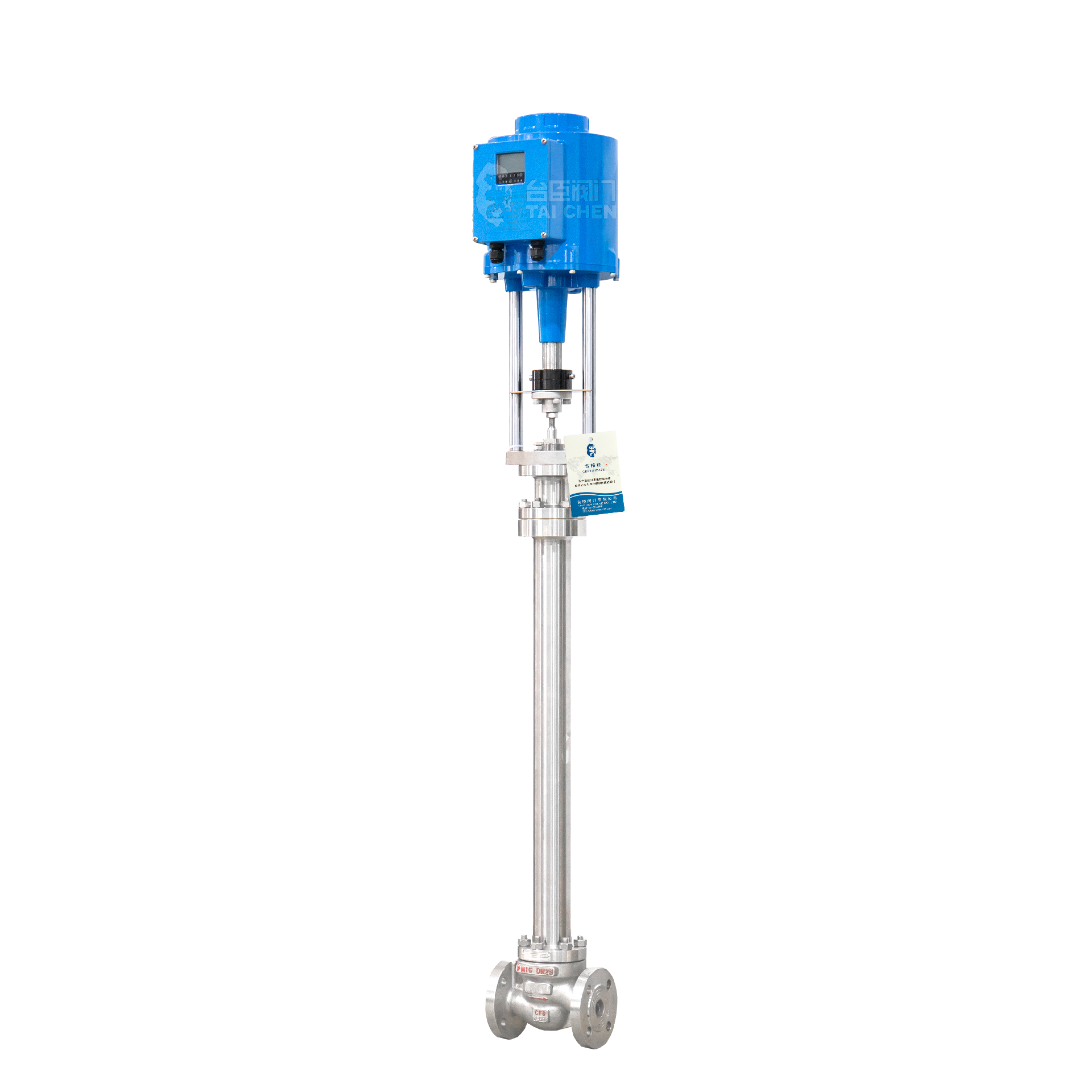

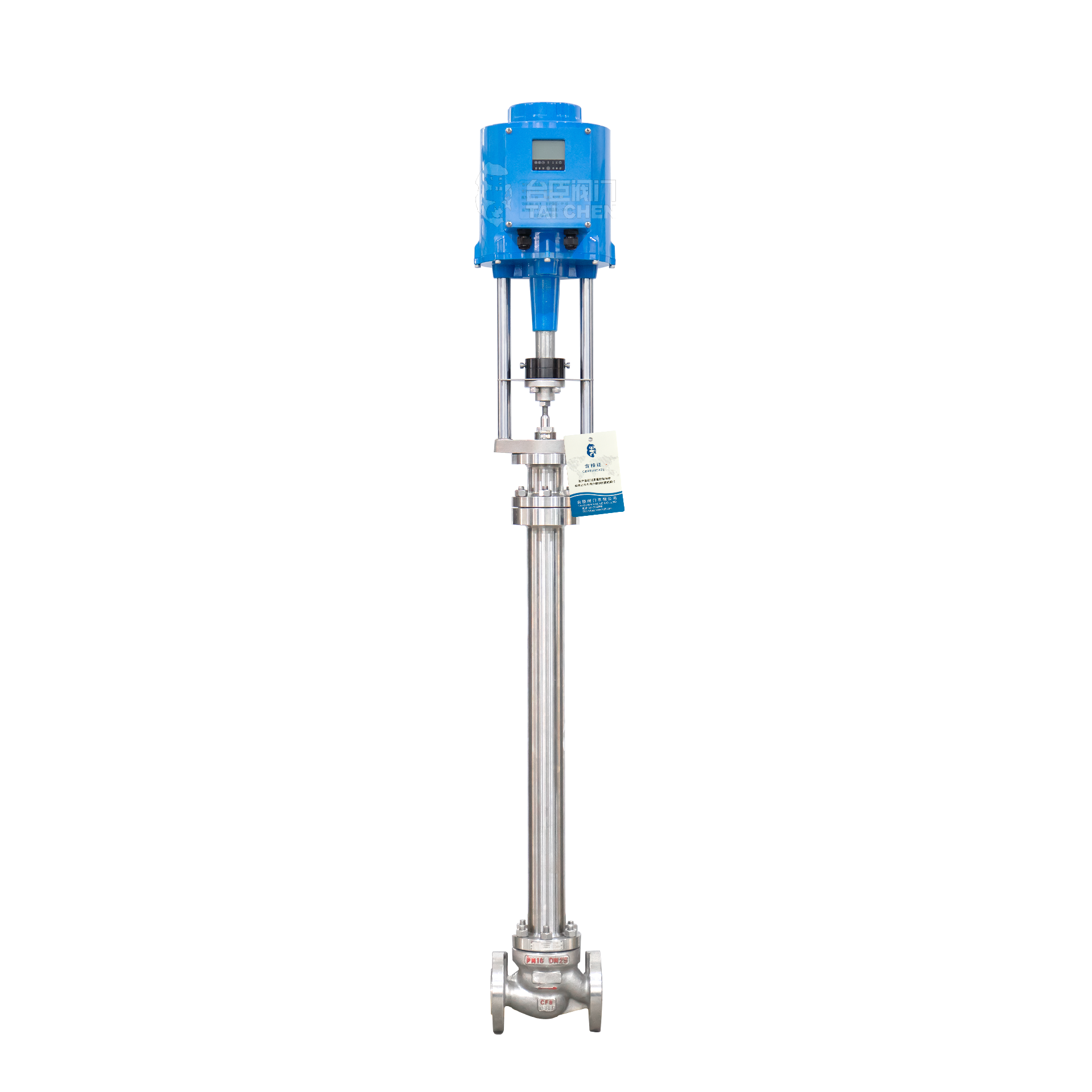

電動低溫調節閥

￥1550~￥12899

品牌廠家：臺臣/TAICHEN

產品型號：TCZ-TD941P

連接方式：法蘭、螺紋、焊接

公稱通徑：DN15~DN300

閥體材質：不銹鋼、

壓力溫度：PN16-64 -196~200℃

產品貨期：下單后15個工作日內發貨

服務優勢：發貨速度快，木箱包裝，7天內無理由退貨，廠家直銷，價格實惠

在線詢價

服務熱線：15900877899（微信同號）021-57562898

產品優點

耐低溫
閥體液氮深冷處理，耐低溫-196℃
閥桿加長
新型的結構設計將閥桿加長，防止損壞執行器
調節精度高
伺服放大器采用深度動態負反饋，可提高自動調節精度。
多種操作形式
電動操作器有多種形式，可適用于4~20mA。DC或0~10mA.DC。
性能穩定
誤差小、動作靈敏、性能穩定、質量可靠。
零泄露
采用進口密封圈三氟材質，軟硬結合，保證零泄露。

產品詳情

電動低溫調節閥概述：

ZDSDW電動低溫調節閥是由電動執行器與低溫型調節閥閥體組成，內含伺服功能，接受統一的4-20mA或 0-10V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電動低溫調節閥適合于低于 0 ～ -196℃ 狀態下工作，由電動執行機構和帶長頸接管的閥體組成，長頸接管的作用是使閥桿密封出接近常溫下工作，并減少外界熱能傳入。為減少傳遞，長頸采用薄壁結構。

電動低溫調節閥應用場合：

電動低溫調節閥是深冷場合使用的調節閥。采用長頸閥蓋保溫，閥座泄漏量符合ANSI標準，其結構緊湊，輸出力大。低溫閥門主要用于乙烯，液化天然氣裝置，天然氣LPG LNG儲罐，接受基地及衛星站，空分設備，石油化工尾氣分離設備，液氧、液氮、液氬、二氧化碳低溫貯槽及槽車、變壓吸附制氧等裝置上。輸出的液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品。

波紋管密封保證了加長桿電動調節閥在低溫場合不外漏。當調節閥的操作溫度遠遠低于冰點時，應采取特定的預防措施，在某些情況下，必須用特殊結構來滿足操作要求。主要的問題是適當?shù)倪x擇結構材料，特別是在低溫操作條件下（到-101℃）。深冷是指溫度低于-101℃的生產操作，這時要考慮許多附加因素。

電動低溫調節閥使用注意事項：

1、電動低溫調節閥應存放在干燥的室內，通路兩端必須堵塞。不準堆置存放。

2、長期存放的調節閥應定期檢查，清除污垢，在各運動部分及加工面上應涂以防銹油，防止生銹。

3、電動低溫調節閥應安裝在水平管道上，必修垂直安裝。閥桿向上。

4、必修按圖示箭頭所指士介質進行安裝。主要零部件材料。

電動低溫調節閥主要技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
額定流量系數(KV)	套筒	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
允許壓差(MPa)	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱壓力(MPa)		1.6、2.5、4.0、6.4
額定行程		16			25		40			60			100
閥蓋形式		低溫型-10～-196℃、超低溫型-196～-250℃
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座式、套筒式
流量特性		等百分比、直線型
配置執行器類別		3810系列、PSL系列等電動執行器(客戶指定品牌亦可)
執行器參數		電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

電動低溫調節閥主要零件材料

1	閥體	WCB	304	316	316L
2	墊片	PTFE石墨墊片	PTFE石墨墊片	PTFE石墨墊片	PTFE石墨墊片
3	閥座/套筒	304	304	316	316L
4	閥芯	304	304	316	316L
5	導向套/并帽	304	304	316	316L
6	中墊	PTFE石墨墊片	PTFE石墨墊片	PTFE石墨墊片	PTFE石墨墊片
7	閥蓋	WCB	304	316	316L
8	閥桿	304	304	316	316L
9	隔熱板	碳鋼	304	316	316L
10	填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
11	螺栓	25	不銹鋼	不銹鋼	不銹鋼
12	填料壓蓋	WCB	304	316	316L

訂貨須知

訂購電動低溫調節閥需要提供以下資料： ● 調節閥名稱、型號； ● 公稱通徑 ； ● 公稱壓力 (MPa) ； ● 額定流量系數(Kv) ； ● 固定流量特性； ● 介質名稱、閥前后壓力、溫度、流量等； ● 整機作用方式（電開、電關）及輸入信號； ● 閥體、閥內件及填料材質 ； ● 附件（操作器、伺服放大器等）；其他特殊要求。
