• 安裝方便

  YT定位器采用ISO標準設計、可在各種不同的閥門上安裝使用、安裝簡單。

• 多品種

  YT定位器有信號輸出和輸入功能可選，根據您的需求選擇。

• 物美價廉

  源頭廠家、自主研發生產、庫存量大，物超所值，發貨速度快。

• 使用壽命長

  擠壓的鋁合金缸體，內孔精密加工、表面進行硬質陽極氧化處理，壽命更長。

• 調節精準

  磁電組件部分采用新型動圈結構，可靠、穩定、線性好。

• 新型結構設計

  引進國外先進設計，具有可靠性高、體積小、重量輕等特點。

定位器介紹：

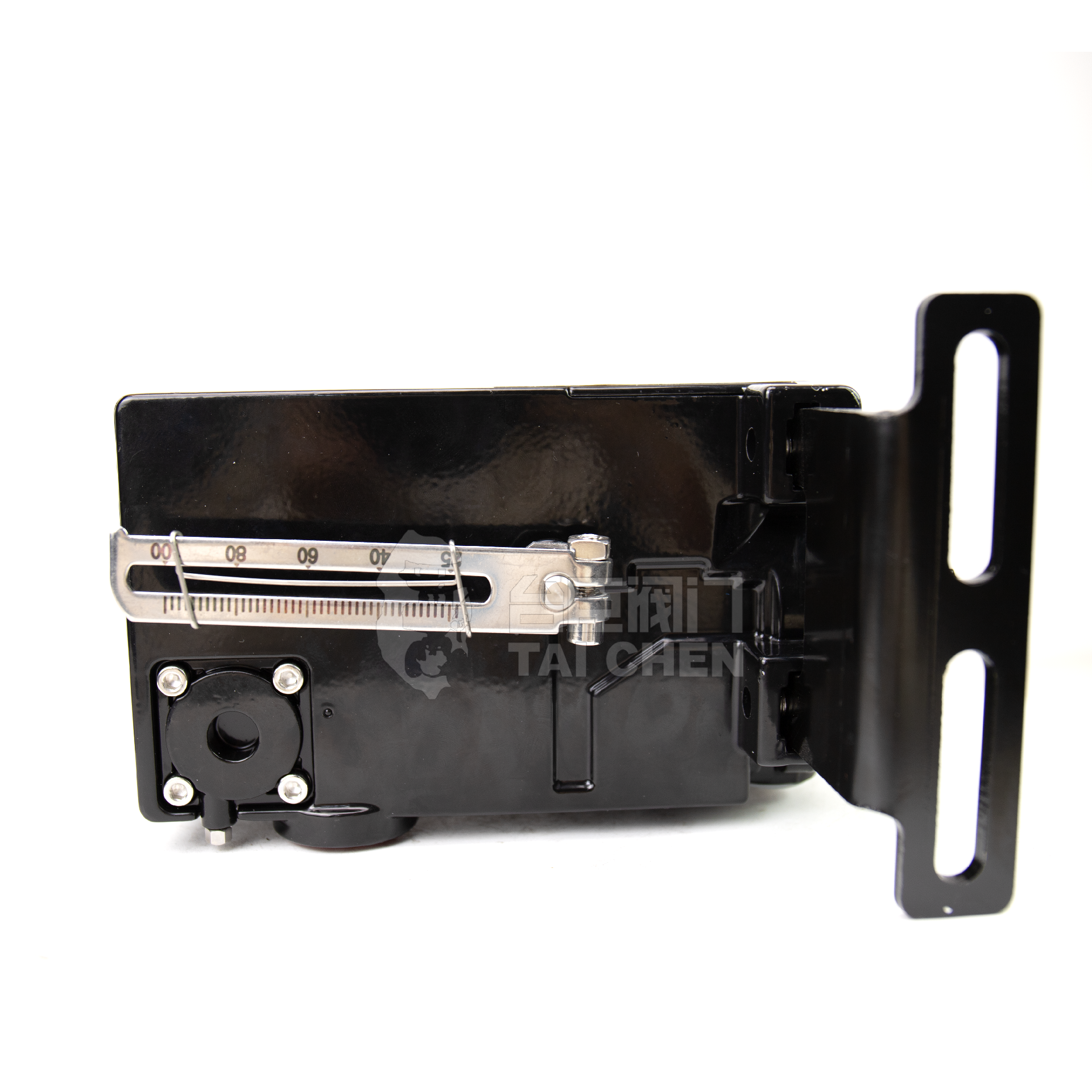

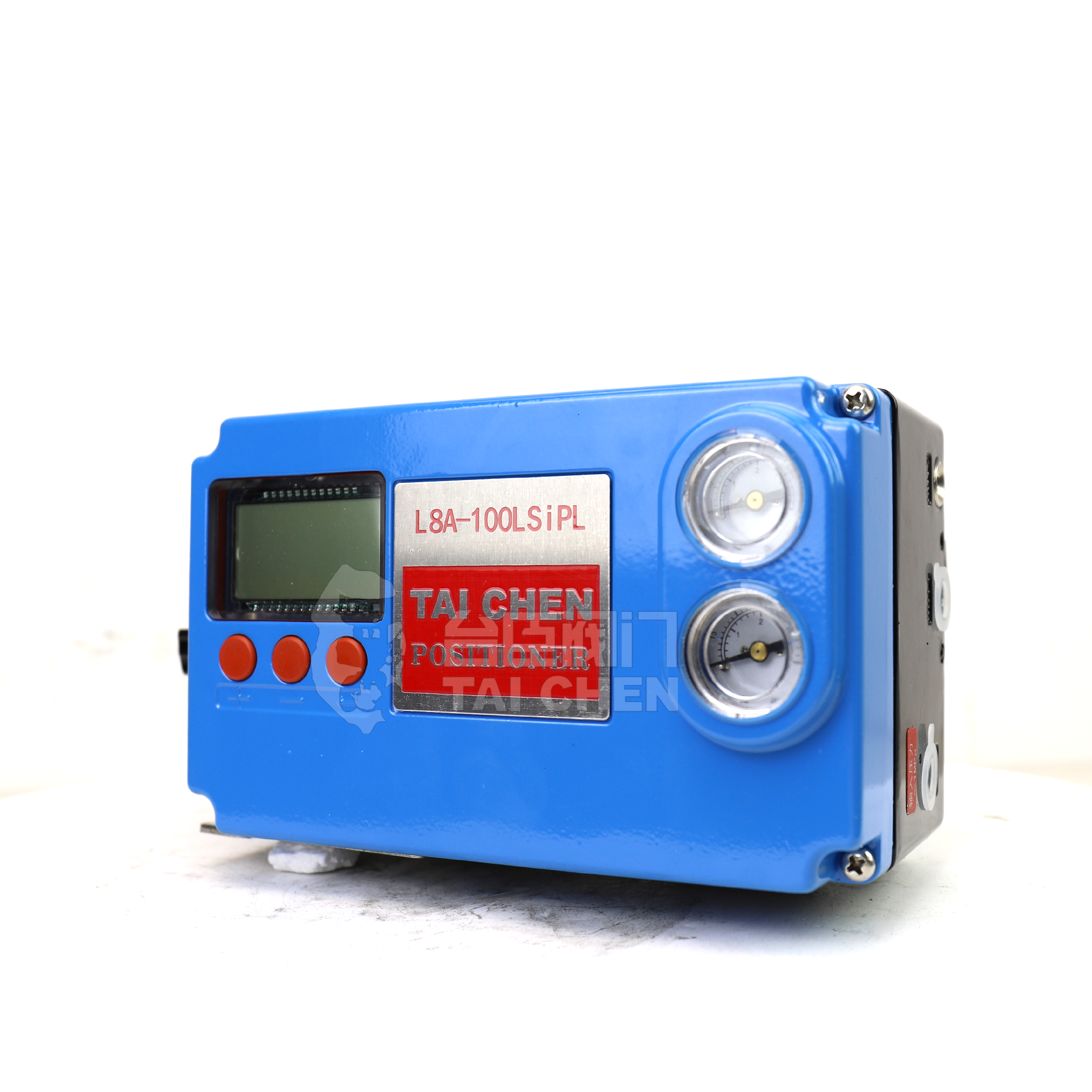

YT系列電-氣閥門定器是引進國外先進技術，而開發成功的高精度、高穩定、高可靠性的高性能產品，其技術性能均達到國外同類產品水平。它是調節閥的主要附件，它能把調節器輸出的電流信號轉換成驅動氣動調節閥的氣源信號，與調節閥配套使用，可以克服閥桿摩擦力和閥芯的不平衡力，提高調節閥響應速度，從而保證調節閥按照調節器的輸出信號正確定位。定位器也可安裝在0~90°轉角的RC執行機構上，控制旋轉式調節閥的動作。

YT定位器有六種型號，有兩種結構型式，型號數字后加RC表示角行程定位器，無RC表示直行程定位器。

定位器結構組成：

YT電氣閥門定位器由下列各部件組成；把電信號轉換成機械位移的電磁組件，把位移轉變成噴嘴背壓的噴嘴擋板機構，放大噴嘴背壓的繼電器，對輸出壓力進行反饋的反饋杠桿機構，及調整行程的調節件。

定位器工作原理：

HEP定位器的工作是基于力平衡原理，在定位器處于穩定狀態時，其反饋回路與力平衡系統處于平衡狀態。當輸入信號、閥桿摩力或流體作用力發生變化，磁電組件的作用力與因閥桿位置變化引起反饋回路產生的作用力就處于不平衡狀態，定位器調節執行機構氣室壓力，其結果使反饋回路以處于平衡狀態，閥桿停留在新的位置又與定位器輸入信號相對應。

定位器技術參數：

1. 精度：小于全行程±1%。

2. 回差：小于全行程1%。

3. 死區：小于全行程0.4%。

4. 特性：線性可改變成快開、等百分比特性。

5. 氣源壓力：0.14-0.16MPa 0.17-0.5MPa。

6. *大流量：140NL/min當氣源壓力在0.14MPa時。

7. 耗氣量：5NL/min當氣源壓力在0.14MPa時。

8. 環境溫度：-25℃～+55℃。

9. 環境濕度：10-90%RH。

10. *大行程速度：4mm/秒配ZH -22執行機構時。

11. 輸入阻抗：250 Ω4-20mADC 100Ω10-50mADC。

12. 電氣連接：G1/2螺紋。

13. 氣管連接：卡套式氣管接頭φ6或φ8。

14. 防爆防護型式等級：隔爆型dDiibt6，本質安全型 iiaIICT6

15. 外殼材料：鋁合金 噴朔工藝處理

16. 外形尺寸：392.5*141.5*231mm長*寬*高

17. 重 量：3.5kg
