• 性價比高

  臺臣專業生產氣動球閥十余年、質量好、發貨速度快、價格合理。

• 物超所值

  黃金的品質、白菜的價格、質保三年、物美價廉。

• 密封性好

  臺臣牌球閥采用大金密封圈，耐磨、耐壓、耐溫更好，更高溫度可選硬密封。

• 變通能力強

  變通連接可變成法蘭或者螺紋、變動執行器可變成氣動開關閥或者氣動切斷閥。

• 易維修

  維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

• 耐腐蝕

  在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

Q641F氣動開關球閥型號編制說明：

Q641F氣動開關球閥概述:

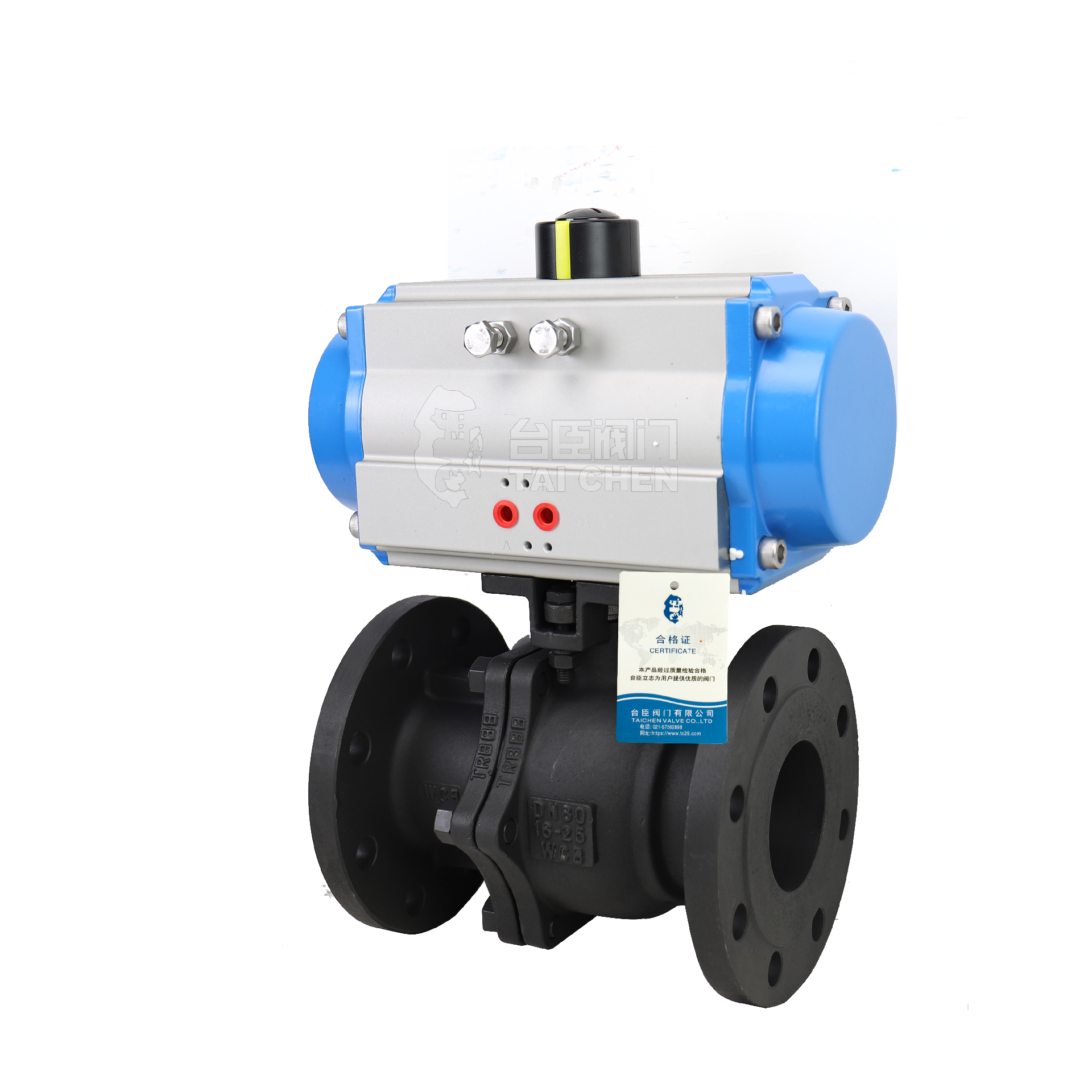

Q641F氣動開關球閥是由雙作用或單作用氣動活塞式執行器和浮動球閥組成。執行器上亦可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。臺臣閥門氣動不銹鋼球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，以實現全開、全閉的動作。氣動執行器相配，造型美觀、拆裝快捷，操作靈活，性能卓越，配套簡單，流通能力大。手輪機構底面和閥門連接，支架面與氣缸連接，閥軸與蝸輪內孔配合穿過，閥軸端四方與氣缸方孔配合。（工作過程：氣動時，氣缸帶動閥軸、蝸輪同轉。手動時，蝸桿與蝸輪齒合，帶動閥軸轉動，氣缸活塞隨時。）轉動手柄在合上蝸桿時，會出現頂齒現象，需轉動手輪一個角度即可合上。操作手柄轉動到位時，限位橡膠螺母需旋緊。旋出限位橡膠螺母，手柄位于合位置，手動操作，此時不能氣動。轉動手柄至離，蝸輪、蝸桿脫開，實現氣動。旋出限位橡膠螺母，手柄位于離位置，氣動切換手動。旋出限位橡膠螺母，手柄到合位置，可能會出現頂齒現象，需來回轉動手柄，以確保蝸輪、蝸桿正確齒合。

Q641F氣動不銹鋼球閥的工作原理是靠旋轉閥來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。

Q641F氣動開關球閥工作原理

氣動球閥只需要用氣動執行器用氣源旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥*適宜直接做開閉使用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。

Q641F氣動開關球閥附件的選項

根據不同控制和要求可選擇下列附件：

切斷型附件：ASCO、金子、諾冠電磁閥。

調節型附件：西門子、山武、ABB等定位器。

氣源處理附件：SMC、費斯托、亞德客氣源處理三聯件。

手動機構：HVSD手操機構

Q641F氣動開關球閥執行標準

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、檢驗主試驗：JB/T 9092、API 598。
