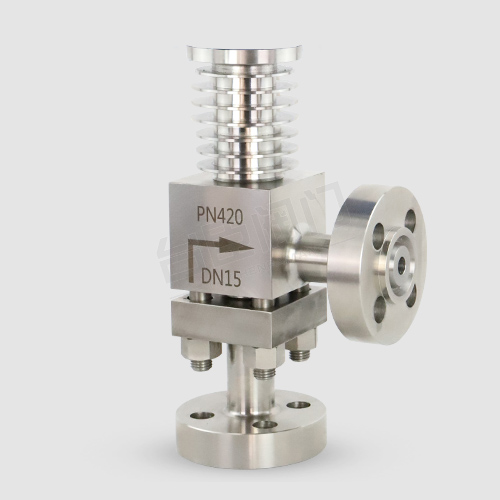

氣動角型調節閥

￥3599~￥12899

品牌廠家：臺臣/TAICHEN

產品型號：TCZ-ZDLS

連接方式：法蘭、螺紋

公稱通徑：DN25~DN200 (其他規格電議)

閥體材質：不銹鋼、鑄鋼

壓力溫度：PN100-500 低溫、常溫、高溫

產品貨期：高壓需要定做，貨期10天以上

服務優勢：發貨速度快，木箱包裝，低價銷售，兩年內閥門只換不修

在線詢價

服務熱線：15900877899（微信同號）021-57562898

產品優點

高精度
臺臣牌氣動角型調節閥是自主研發的新型針式結構，精度可達±0.5-1%。

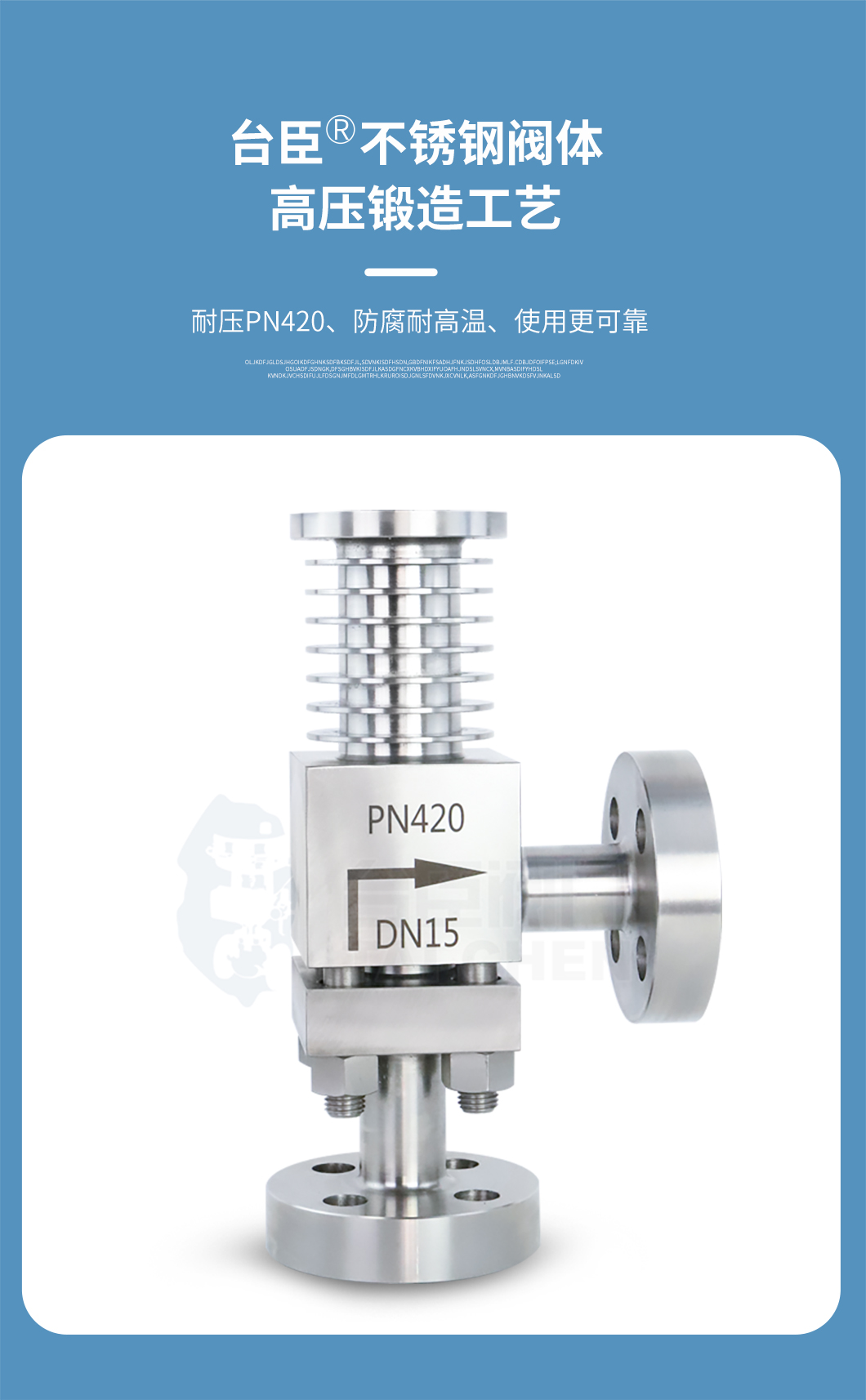

鍛鋼閥體

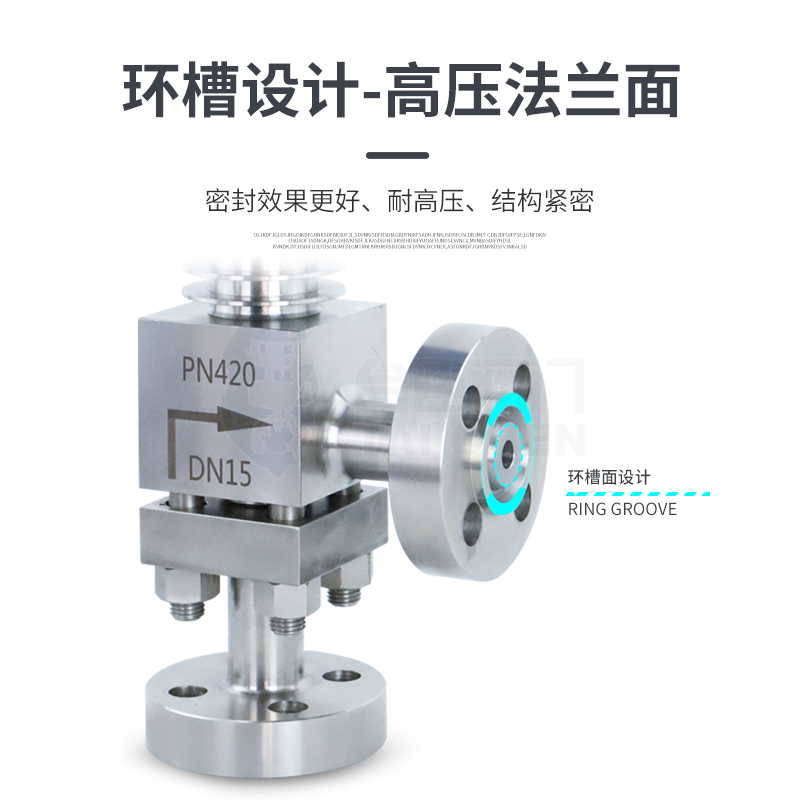

鍛造閥體數控精加工、耐壓高、長度可定做。

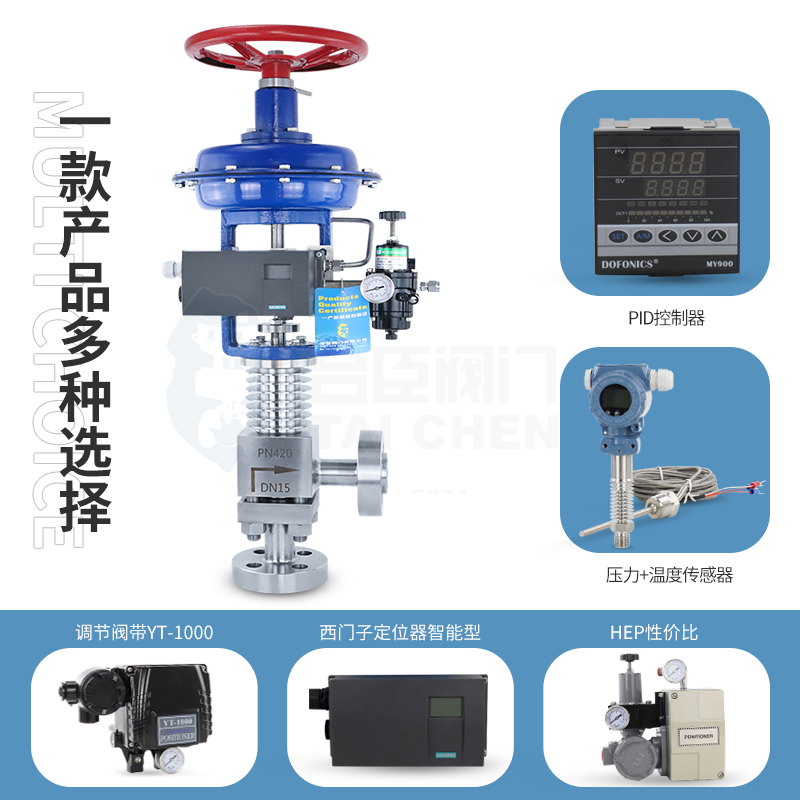

進口西門子定位器
采用德國品牌西門子定位器，流量小、精度高、KV達0.001-0.01。
體積小
氣動角型調節閥體積小，閥體輕，不占用人工，不占用空間，輕松安裝。
性能穩定
誤差小、動作靈敏、性能穩定、質量可靠。
專業選型
根基用戶提供的流量、壓力提供選型規格書及控制方案圖。

產品詳情

一、產品概述

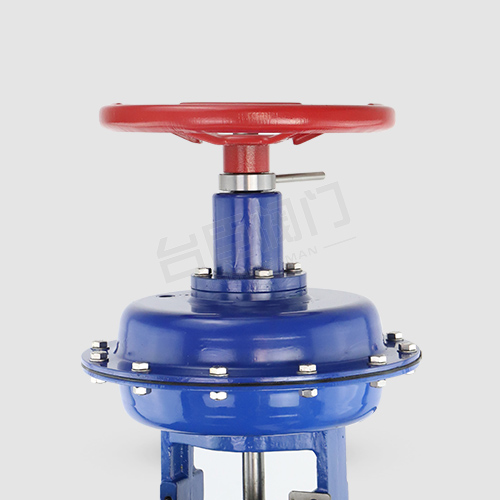

ZDLS精小型氣動薄膜角形單座調節閥采用頂導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前事壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞，便于自凈與清洗的場合。

二、主要零件材料

零件名稱	閥體	閥桿	閥芯	閥座	填料	壓縮彈簧	波紋薄膜
材料	40鍛鋼不銹鋼鉬二鈦	2Cr13 不銹鋼鉬二鈦	2Cr13或堆焊鈷鉻鎢硬質合金	2Cr13或堆焊鈷鉻鎢硬質合金	V形聚四氟乙烯圈	60Si2Mn	丁睛橡膠夾尼襯里

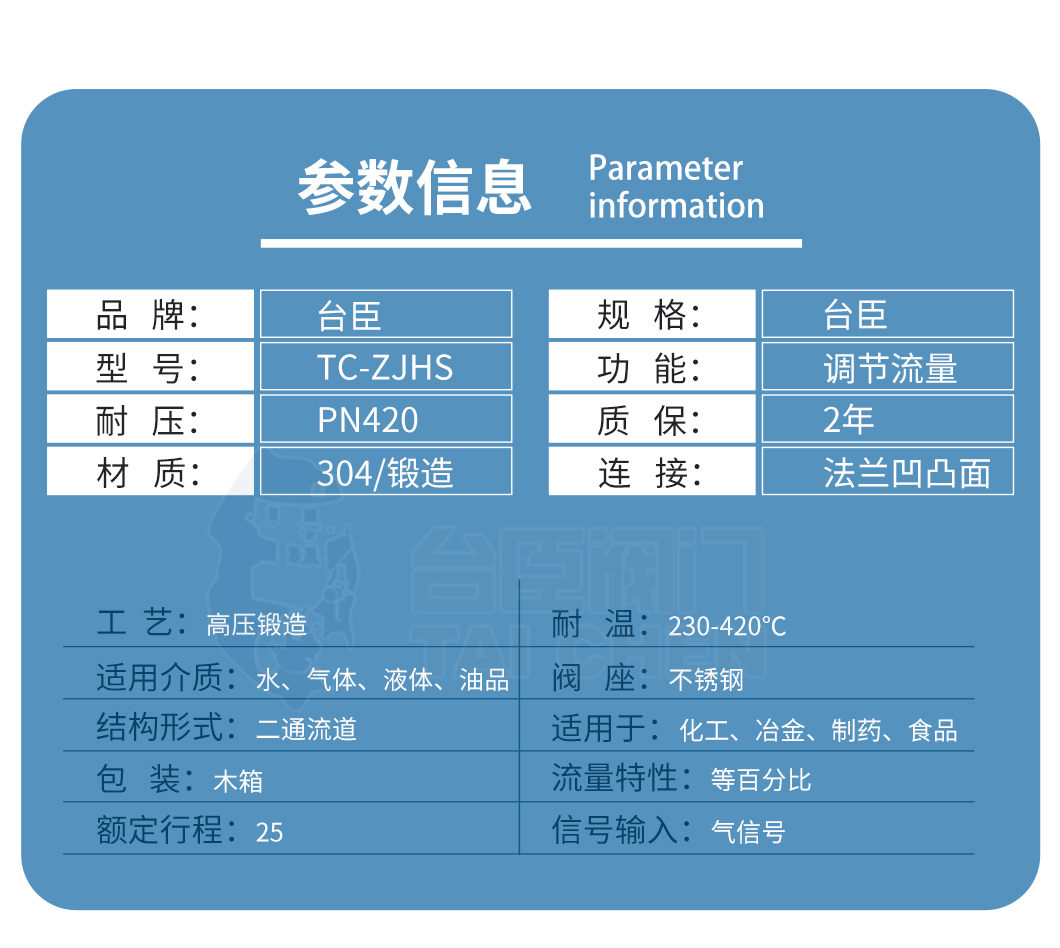

三、主要技術參數

公稱通徑	20				25	40		50	65	80	100	150		200	250	300
閥座直徑	10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數Kv	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
可調范圍	30：1
公稱壓力	標準產品1.6、4.0、6.4MPa；特殊訂貨10、22、32MPa
閥芯形式	單座柱塞型閥芯
流量特性	直線、等百分比
工作溫度	普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
法蘭標準	符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產
