自力式調節閥工作原理：

自力式調節閥是無需任何外加能源，利用介質本身能量而自動調節的產品。該調節閥的*大優點就是能在無電、無氣的場所使用，同時又節約了能源。壓力設定期在一定范圍內隨意可調。自力式調節閥占據空間小(相對于重錘式減壓閥)，調節簡易、無需外力，因次自力式調節閥廣泛用于石油、化工、電力、冶金、食品、輕紡、機械制造、民用建筑等各種設備的氣體、液體及蒸汽的減壓、穩壓(用于閥后調節)?；蛐箟?、穩壓(用于閥前調節)。

自力式調節閥原理分類：

ZZYP單座自力式壓力調節閥（調壓力、壓差小場合）

ZZYM套筒自力式壓力調節閥（調壓力、壓差大場合）

ZZYN雙座自力式壓力調節閥（調壓力、流量大場合）

ZZWP自力式溫度調節閥（調溫度、溫度調節范圍小場合）

ZDWP自力式電控溫度調節閥（調溫度、溫度范圍大場合）

ZZLP自力式流量調節閥（調流量）

ZZVP型自力式微壓閥（壓力小場合、或氮封裝置卸氮用）

ZZCP型自力式差壓閥（閥前閥后有壓差場合）

ZZJP型指揮器操作自力式壓力調節閥(氮封裝置、供氮閥)

自力式壓力調節閥結構原理：

自力式壓力調節閥根據各種工藝場合的需要有三種閥內件形式：單座式、套筒式、雙座式，用戶可根據工況(壓差、溫度、介質狀態)和泄漏量要求來選擇。自力式調節閥根據各種工藝場合的需要有三種閥蓋型式：普通(一般場合)、長頸(壓力調節范圍大)、散熱(溫度350~550C)。

自力式調節閥采用快開流量特性，動作靈敏，調節精度高(誤差<10%)。這種調節閥又分為直接作用式和間接作用式兩種。

1、直接作用式調節閥又稱為彈簧負載式，其結構內有彈性元如：件彈簧、波紋管、波紋管式的溫包等，利用彈性力與反饋信號平衡的原理。

2、間接作用式調節閥，增加了一個指揮器（先導閥）它起到對反饋信號的放大作用然后通過執行機構，驅動主閥閥瓣運動達到改變閥開度的目的。

①壓力調節閥：反饋信號就是閥的出口壓力，通過信號管引入執行機構。

②流量調節閥：閥的出口處就有一個孔板（或者是其他阻力裝置）由孔板兩端取出壓差信號引入執行機構。

③溫度調節閥：閥的出口就有溫度傳感器（或者溫包）通過溫度傳感器內介質的熱脹冷縮驅動執行機構。

自力式調節閥調整方法：

自力式壓力調節閥在出廠前已按設定值調整好，如果用戶希望改變設定值，或由于某種原因?qū)嶋H指示值偏離設定值時，可以用調節棒轉動件7(調節盤)，順時針方向轉動壓力降低，反順時針方向轉動壓力升高。如在調整中有任何問題也可撥打15900840303電話咨詢。

自力式壓力調節閥使用原理：

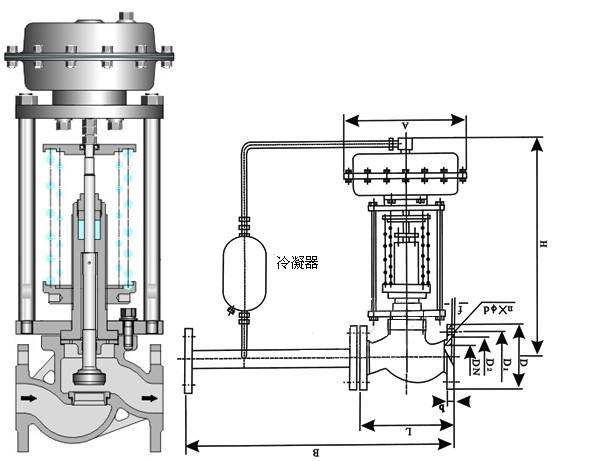

 自力式壓力調節閥由檢測執行機構、閥本體、取壓管與閥前(后)接管組成。

（減壓、穩壓型）閥后自力式調節閥：

閥作用方式為壓閉型。其作用原理是介質由箭頭方向流入閥體，經閥座、閥芯節流后輸出。另一路經取壓管(介質為蒸汽時加冷凝器)被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到減壓、穩壓的目的。如閥后壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使調節閥開度減少，直至閥后壓力下降至設定值為止。同理，如閥后壓力降低，作用在膜片上的力減小，由于彈簧的反作用力，帶動閥芯，使調節閥的開度加大，直至閥后壓力上升至設定值為止。

（泄壓、穩壓型）閥前自力式調節閥：

閥作用方式為壓開型。其作用原理是介質由箭頭方向流入閥體，  經閥座、閥芯節流后輸出。另一路經取壓管(介質為蒸汽時加冷凝器)被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到泄壓、穩壓的目的。如閥前壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使調節閥開度增大，直至閥前壓力下降至設定值為止。同理，如閥前壓力降低，作用在膜片上的力減小，由于彈簧的反作用力，帶動閥芯，使調節閥的開度加小，直至閥前壓力上升至設定值為止。若閥前壓力小于設定值則該閥一直是關閉的。

自力式調節閥分類介紹：

自力式調節閥又稱自動調節器、自力式控制閥，它是集檢測、變送、控制、執行為一體的閥門裝置，無須外加能源(電源、氣源)，直接利用被控介質自身能量進行自動控制與操作。只要利用了輔助能源的調節閥就不能稱作“自力式”，這個概念必須要澄清，否則會給供應商或制造商造成誤解!
