氣動小流量調節閥控制方案

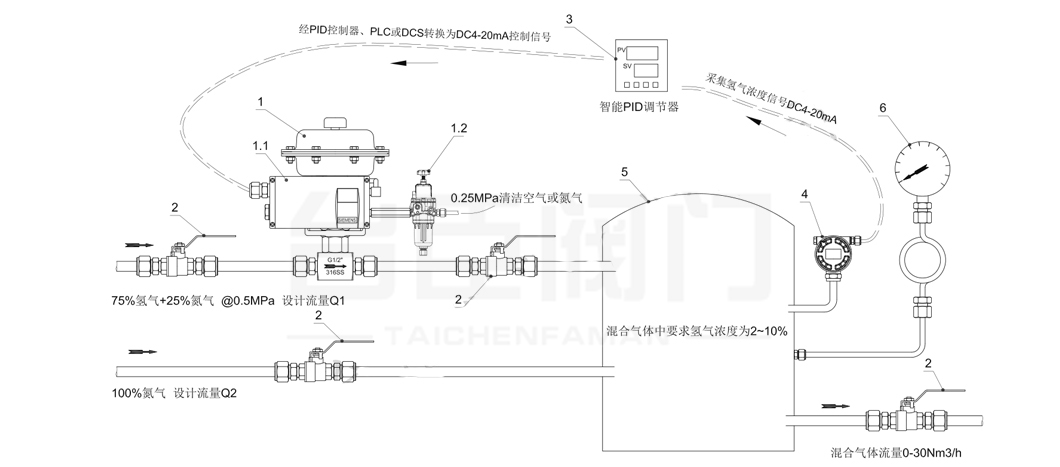

1、TC611W氣動調節閥  1.1 西門子6DR5智能電氣閥門定位器  1.2空氣過濾減壓器  2、開關球閥或截止閥  3、 PID控制器、PLC或DCS  4、 氫氣濃度檢測儀  5、混合氣體緩沖罐  6、 壓力表組件
閥門技術要求:
1、根據混合后的氣體流量要求為0- 30Nm3/h,計算可得設計流量Q1范圍為0 -4Nm3/h;

2、根據計算選型閥門推薦Cv0.05，流量特性:等百分比;

3、閥門型號TC611規格: G1/2 (內螺紋)，材質: 304，設計流量: 0. 3-4Nm3/h;

4、附件:西門子6DR5050-0EN00-智能閥門定位器等。

電動小流量調節閥控制方案

一、技術（工藝）要求

1、電動防爆調節閥多大開度時能保證閥后壓加.6MPa，出口流量在256kg/h

2、電動防爆調節閥多大開度時能保證閥后壓加08IPa,出口流量在296g/h

3、電動防爆調節閥多大開度時能保證閥后壓力1.0MPa,出口流量在330kg/h

4、電動防爆調節閥多大開度時能保證閥后壓力1.2MPa,出口流量在362kg/h

5、電動防爆調節閥多大開度時能保證閥后壓力1.4IPa,出口流量在392kg/h我要求防爆，不銹鋼的，外形尺寸要小。介質為柴油

二、技術選型及計算

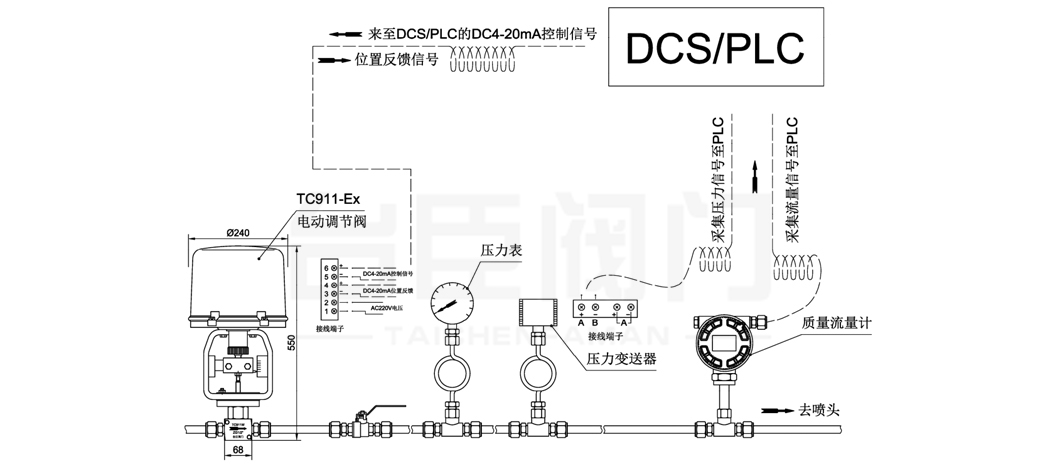

上述要求在噴出位置處，柴油應該以霧化狀態噴出，具體霧化的效果如何，應該由該位置霧化噴頭的規格與數量決定，詳見下述設計方案圖：

對于調節閥而言，其是通過調節柴油的流量來實現對閥后壓力的控制，對于上述工藝，閥后壓力由霧化噴頭的規格與數量確定；所以對閥后壓力（P2）及流量（Q）只能進行單控，即以控制流量為主，抑或以控制閥后壓力為主，不可能實現既要控制流量又要控制壓力的雙控。
