自力式微壓調節閥

￥1055~￥12899

品牌廠家：臺臣/TAICHEN

產品型號：TCZ-ZZYVP

連接方式：法蘭、焊接、螺紋

公稱通徑：DN20-DN100

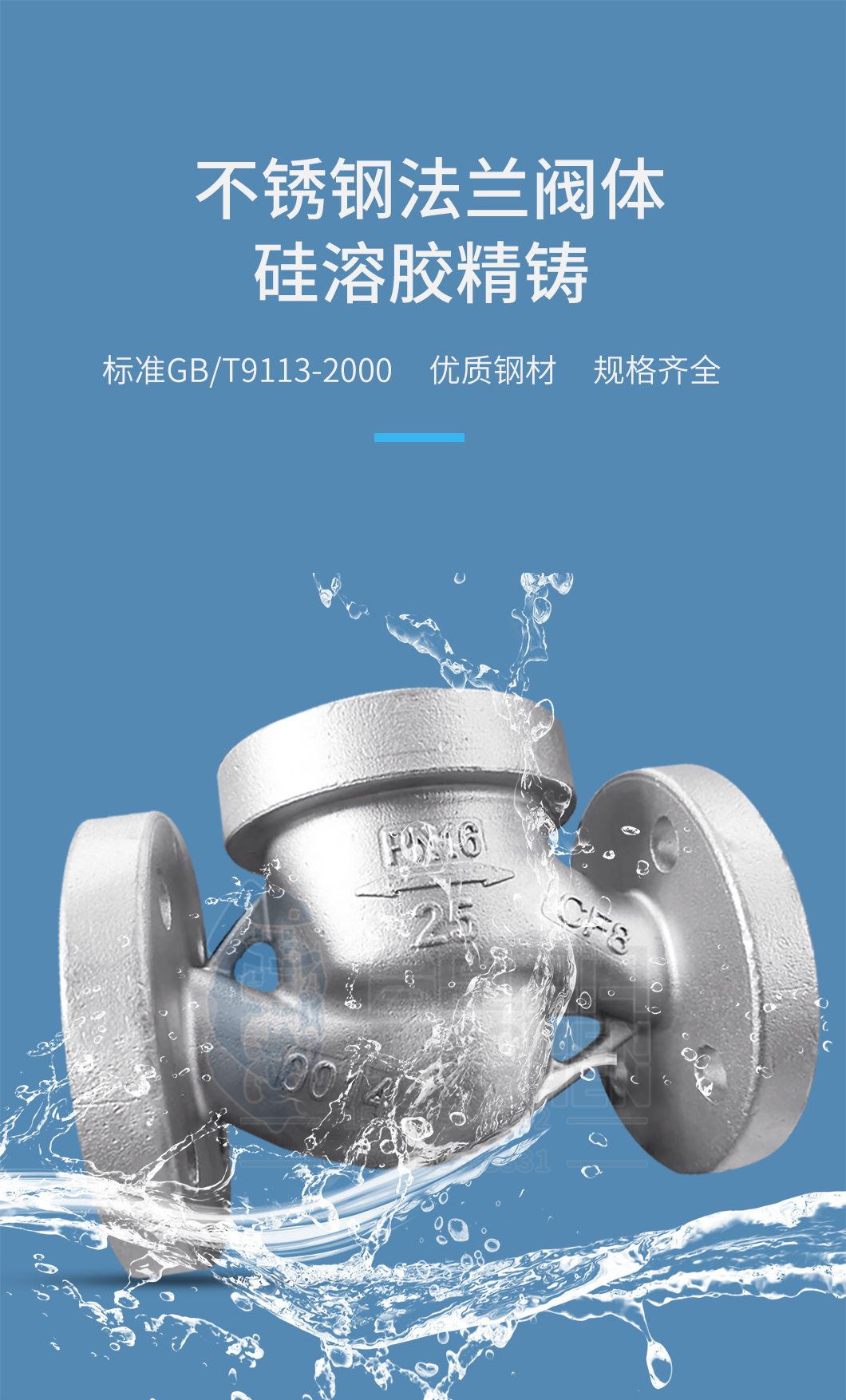

閥體材質：不銹鋼304、316、鑄鋼

壓力溫度：PN16-100 低溫、常溫、高溫

產品貨期：下單付款后3-4天內發貨

服務優勢：發貨速度快，木箱包裝，7天內無理由退貨，廠家直銷，價格實惠

在線詢價

服務熱線：15900877899（微信同號）021-57562898

產品優點

安全可靠
每臺臺臣閥門產品出廠前均試壓合格后出廠，質量安全可靠。。
微壓調節
可在1-10kpa場合中高精度的調節介質壓力。
用途廣
產品不斷升級，小改結構就可在石油、化工、蒸汽等行業使用。
性能好
臺臣牌自力式微壓調節閥結構經過改良升級，性能更好、精度更準、耐溫耐壓更高。
調節精度高
新型結構、數控精加工，誤差小，調節精度±5%。
無需外源
自力式調節閥無需外接能源，可自動調節介質壓力、流量、溫度。

產品詳情

自力式微壓調節閥用途與特點：

ZZYV自力式微壓調節閥（簡稱微壓閥），是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。該產品采用平衡型單座閥，快開流量特性調節機構，控制介質壓力穩定，且調節精度高，用于微壓控制，密封性能安全可靠，在動行期間可任意對設定值進行調整等特點。因而它適用于各種工業爐燃燒系統燃料氣體，石油在制品或油庫貯罐保護氣體與熱處理保護氣體的微壓自動調節等場合。

自力式微壓調節閥工作原理：

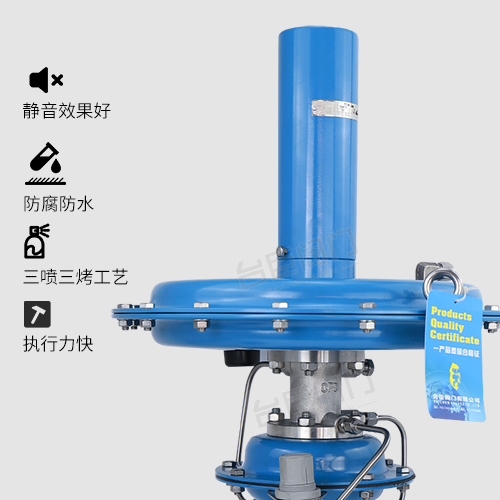

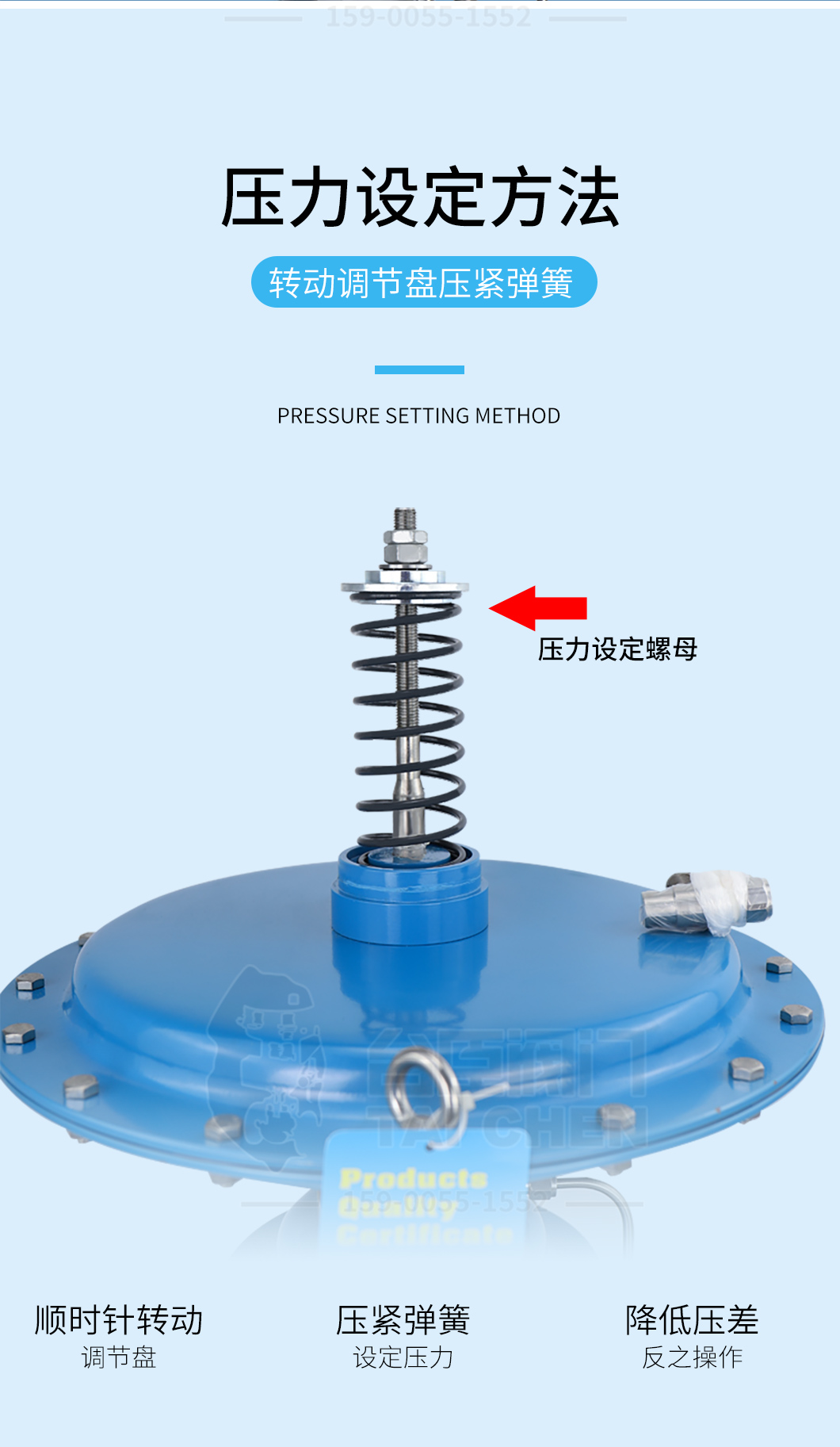

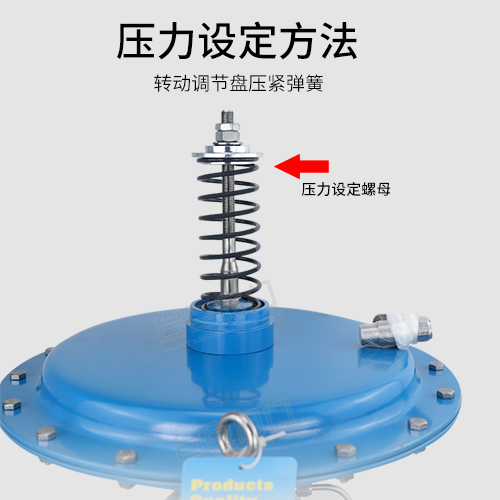

ZZYV自力式微壓調節閥采用大膜片執行機構輸出力大穩定，對壓力流量微小變化極其敏感,控制精度很高，閥芯采用單座流開(高進低出)設計，在閥蓋處(和閥體連接處)安裝有平衡膜片(起到閥前壓力平衡，消除不平衡力)閥后壓力經取壓管進入薄膜執行機構，同薄膜執行機構調節彈簧相比較，壓力達不到設定值(調節壓縮執行機構彈簧)閥后壓力則變大，反之則變小。

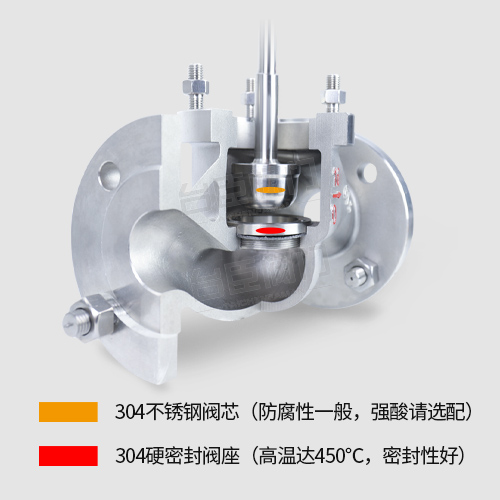

自力式微壓調節閥主零件材料

材料代號		C（WCB）	P（304）	R（316）
主要零件	閥體、閥蓋	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	閥芯、閥座	1Cr18Ni9Ti（304）	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯（F4）、柔性石墨、
	墊片	增強聚四氟乙烯（F4）、不銹鋼墊片、金屬石墨纏繞墊片
	上下膜蓋	A3鋼板沖壓
	波紋膜片	丁晴橡膠、耐油橡膠、氟橡膠
	彈簧	60Si2Mn
	波紋管	1Cr18Ni9Ti

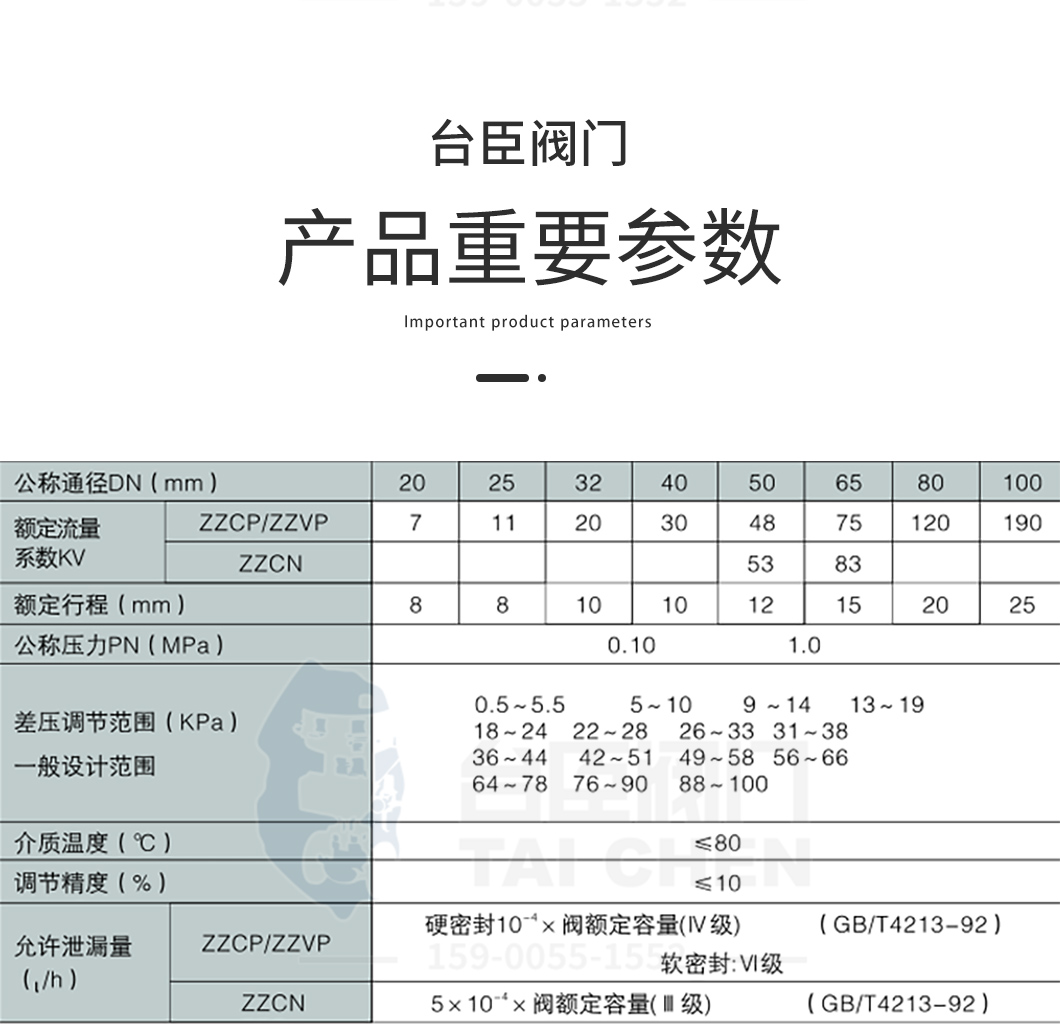

自力式微壓調節閥性能指標

公稱通徑DN（mm）		20	25	32	40	50	65	80	100
額定流量（KV）	單座（P）	8	11	20	32	50	80	100	160
額定流量（KV）	雙座（N）	─	─	─	─	50	83	─	─
額定行程		6	8		10		15		20
調節精度（%）		±10
公稱壓力PN（MPa）	ZZC	0.10 1.0
公稱壓力PN（MPa）	ZZV	0.10
介質溫度（℃）		≤80
允許泄漏量（L/h）	單座（P）	10-4×閥額定容量
允許泄漏量（L/h）	雙座（N）	103×閥額定容量
壓力調節范圍（Kpa）		0.5~5.5、5~10、9~14、13~19、18~24、22~28、26~33、31~38、36~44、41~51、49~58、56~66、64~78、76~90、76~90

訂貨須知

訂購ZZYV自力式微壓調節閥請用戶提供以下資料： ● 調節閥名稱、型號； ● 公稱通徑 ； ·公稱壓力 (MPa) ； ● 額定流量系數(Kv) ； ● 固定流量特性； ● 介質名稱、閥前后壓力、溫度、流量等； ● 整機作用方式（電開、電關）及輸入信號； ● 閥體、閥內件及填料材質 ； ● 附件（操作器、伺服放大器等）；其他特殊要求。
